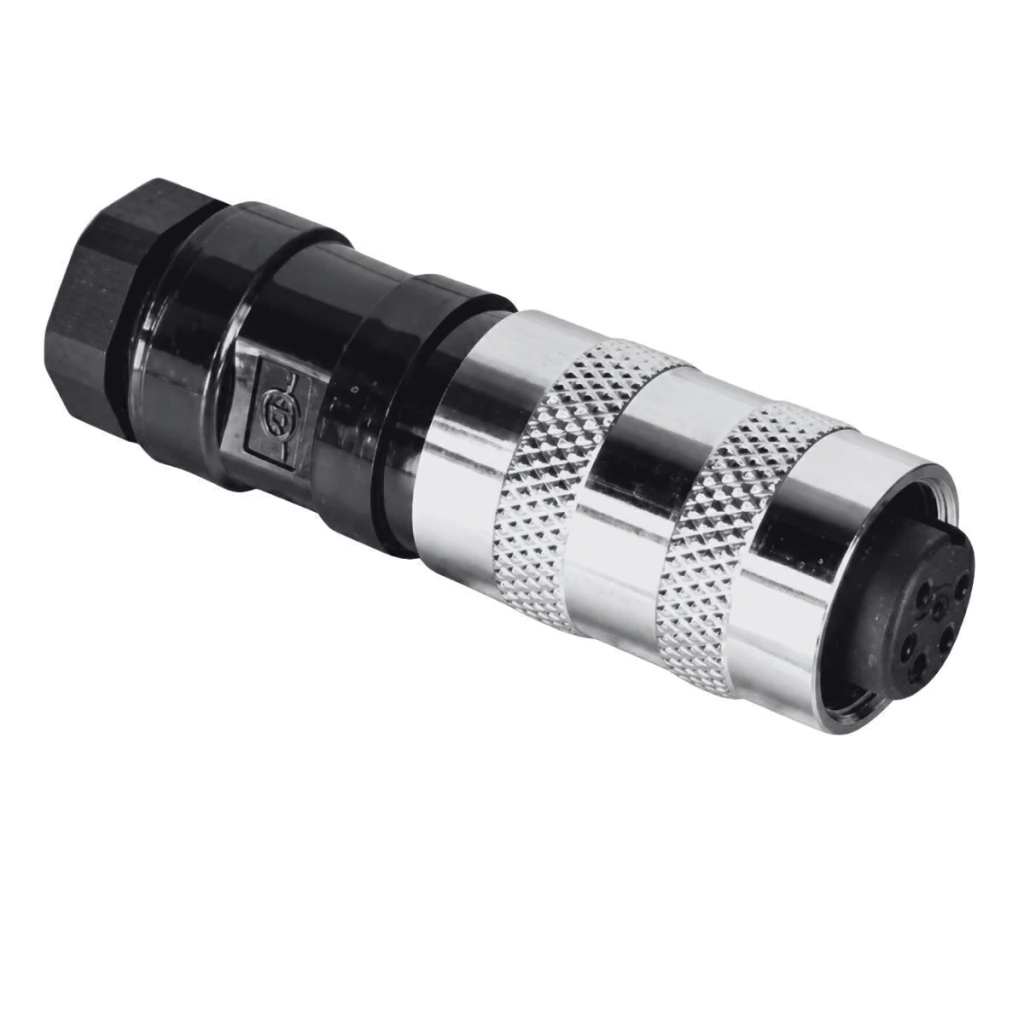

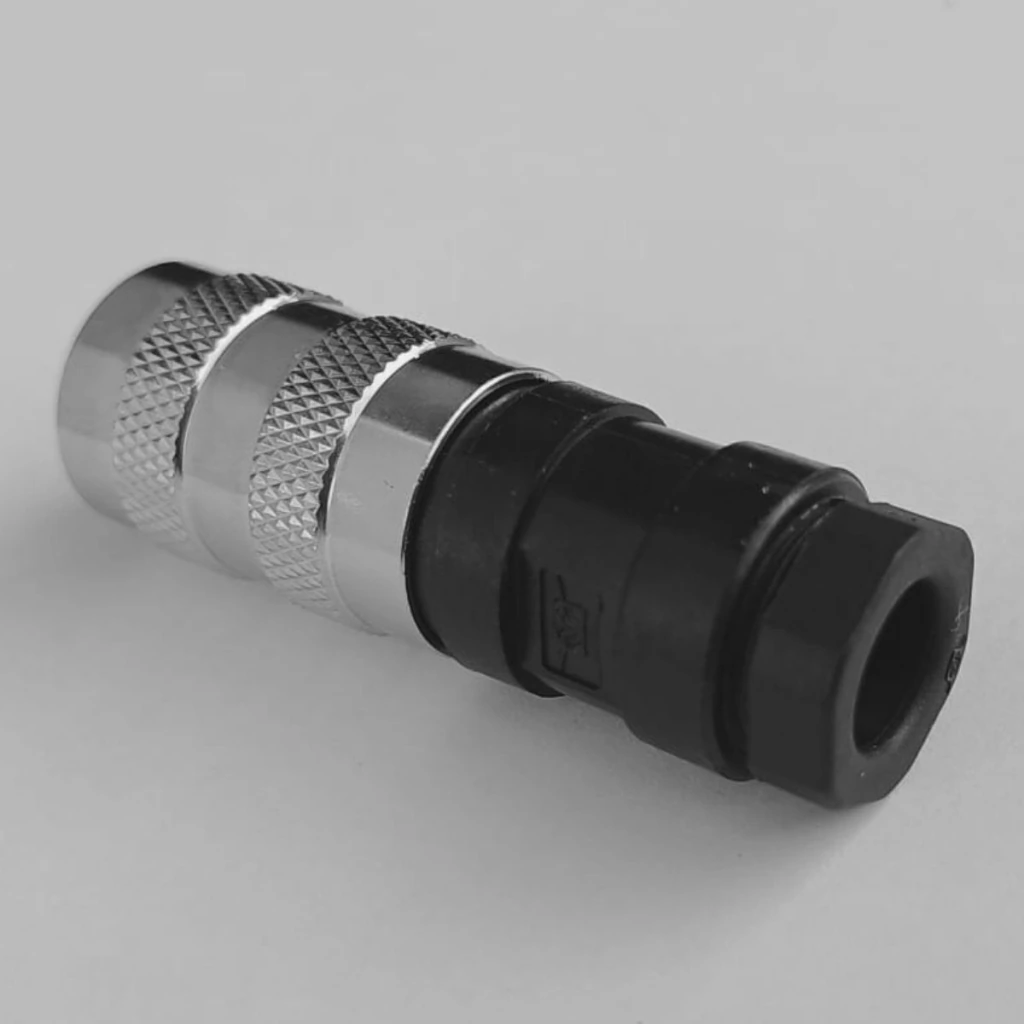

Conector Plugue Fêmea M16 Com Rosca 7 Pinos Metálico PG IP65 J09PG-7A

O Conector Plugue Fêmea Circular M16 J09PG-7A Meiraser Electric é uma solução desmontável para conexão de cabos em equipamentos elétricos, eletrônicos e sistemas de automação que utilizam interface circular M16 com sete contatos.

Sua conexão roscada M16 x 0,75 proporciona encaixe firme com o conector macho compatível, reduzindo o risco de desconexões provocadas por vibrações ou movimentações do cabo. O corpo em liga de zinco niquelada contribui para a resistência mecânica e para a proteção da interface em ambientes técnicos.

A terminação dos condutores é realizada por solda, permitindo a montagem do conector diretamente no cabo de acordo com a pinagem do equipamento. O prensa-cabo PG9 auxilia na fixação e no alívio de tração para cabos com diâmetro externo entre 6,5 e 8,5 mm.

Com corrente nominal de até 5 A por contato, tensão nominal de 60 V e proteção IP65 quando corretamente montado e acoplado, o conector pode ser utilizado na transmissão de alimentação, comandos ou sinais, respeitando os limites elétricos e a pinagem de cada equipamento.

É indicado para reposição, manutenção e montagem de cabos em máquinas, instrumentos, controladores, sensores, atuadores, painéis e equipamentos que utilizem o padrão físico e elétrico compatível.

A Meiraser Electric oferece uma alternativa técnica para reposição e montagem de componentes de automação, com construção robusta e desempenho consistente.

Vantagens

• ⚙️ Conexão roscada M16: contribui para um acoplamento firme e estável.
• ✅ Sete contatos: permite integrar múltiplos sinais ou circuitos em uma única conexão.
• ✔ Prensa-cabo PG9: auxilia na fixação do cabo e no alívio de esforços mecânicos.
• ⚡ Terminação por solda: possibilita a montagem personalizada conforme a pinagem do equipamento.
• ❇️ Corpo metálico niquelado: oferece resistência mecânica para aplicações técnicas.
• ✳️ Proteção IP65: proteção contra poeira e jatos de água quando corretamente montado e acoplado.

Características Técnicas

Marca: Meiraser Electric
Modelo: J09PG-7A
Código Fabricante (Part Number): J09PG-7A
Tipo: Plugue circular fêmea para cabo
Série: J09
Número de contatos: 7
Rosca de acoplamento: M16 x 0,75
Tipo de acoplamento: Roscado
Prensa-cabo: PG9
Terminação dos condutores: Solda
Tensão nominal: 60 V
Corrente nominal: 5 A por contato
Tensão limite de operação: 125 V CA RMS
Tensão suportável: 800 V CA RMS durante 1 minuto
Resistência de isolação: Mínimo de 1.000 MΩ a 500 V CC
Material do corpo: Liga de zinco niquelada
Material do isolador: Nylon reforçado PA66 com 20% de fibra de vidro
Material dos contatos: Cobre com acabamento prateado ou dourado, conforme configuração de fabricação
Diâmetro externo do cabo: De 6,5 a 8,5 mm
Diâmetro da abertura do copo de solda: 1 mm
Diâmetro interno do contato: 1,5 mm
Diâmetro externo máximo: 19,7 mm
Comprimento aproximado: 61,2 mm
Ciclos de acoplamento: 500
Temperatura de operação: De -25 °C a +85 °C
Grau de proteção: IP65 quando corretamente montado e acoplado
Garantia: Conforme CDC

Imagens meramente ilustrativas, que podem ou não terem sido geradas por IA.

Perguntas Frequentes

❓ Este conector possui contatos fêmea?
Sim. O J09PG-7A é um plugue para cabo com sete contatos fêmea.

❓ O conector acompanha cabo?
Não. Trata-se de um conector desmontável para instalação em cabo compatível com a faixa de 6,5 a 8,5 mm de diâmetro externo.

❓ Como os fios são conectados aos contatos?
Os condutores são conectados por solda. A montagem deve seguir a pinagem e os requisitos elétricos do equipamento.

❓ Ele pode ser conectado a qualquer plugue M16 de sete pinos?
Não necessariamente. Além da rosca M16, devem ser conferidos o arranjo dos contatos, a polarização, o gênero, as dimensões e a série do conector correspondente.

❓ A proteção IP65 permite submersão?
Não. IP65 indica proteção contra poeira e jatos de água, não contra imersão. A proteção depende da montagem correta, do cabo adequado e do acoplamento completo.

❓ Pode ser utilizado em máquinas e sistemas de automação?
Sim, desde que a interface mecânica, a pinagem, a corrente, a tensão e as condições ambientais sejam compatíveis com o equipamento.
