Conector Fêmea Reto para Sensor M8 3 Pinos com Cabo 3 Metros WEG CFIR33/3
Descrição

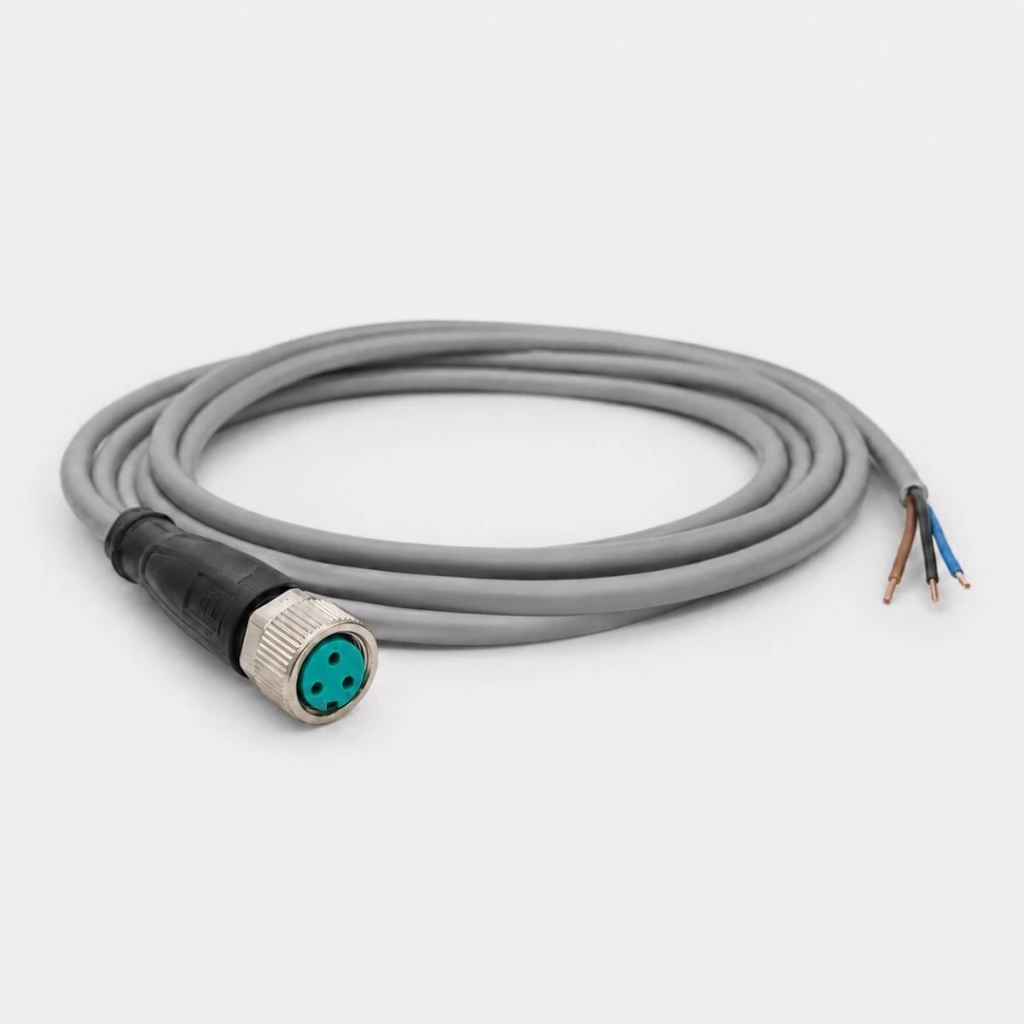

O Conector Fêmea Reto M8 WEG CFIR33/3 foi desenvolvido para realizar a conexão elétrica de sensores industriais equipados com interface M8 de 3 pinos. O cabo integrado de 3 metros facilita a interligação do sensor ao circuito de comando, CLP ou sistema de controle da máquina.
Sua configuração reta é indicada para instalações com espaço longitudinal disponível, proporcionando uma montagem organizada e uma conexão firme. O acoplamento roscado M8 reduz o risco de desconexões acidentais provocadas por movimentações e vibrações próprias do ambiente industrial.
O conector suporta circuitos de até 30 Vcc e corrente de trabalho máxima de 2 A. O grau de proteção IP67, quando o conector está corretamente acoplado e instalado, contribui para proteger a interface contra poeira e ingresso temporário de água, sem caracterizar autorização para uso submerso.
A identificação dos condutores por cores — marrom, preto e azul — simplifica a montagem e a manutenção de sensores de três fios. Conforme a pinagem informada pela WEG, o pino 1 corresponde ao fio marrom, o pino 4 ao fio preto e o pino 3 ao fio azul.
É uma solução para reposição, manutenção e montagem de sensores em linhas de produção, máquinas, esteiras, sistemas de posicionamento e equipamentos de automação industrial. O Portal do Retrofit oferece atendimento técnico comercial para auxiliar na conferência da conexão e da compatibilidade antes da instalação.
Vantagens
- ⚙️ Conexão industrial M8: acoplamento roscado para montagem firme e organizada.
- ✅ Cabo integrado de 3 metros: oferece alcance adequado para a ligação entre sensor e painel de controle.
- ⚡ Três condutores identificados: fios marrom, preto e azul para facilitar a instalação.
- ✔ Proteção IP67: contribui para a proteção da conexão quando corretamente acoplada.
- ❇️ Ampla faixa de temperatura: especificado para operação entre -25 °C e 90 °C.
- ✳️ Reposição WEG: modelo e código definidos para facilitar a identificação em manutenções industriais.
Características Técnicas
Marca: WEG
Modelo: CFIR33/3
Código Fabricante (Part Number): 12373473
Tipo: Conector para sensor com cabo
Configuração: Fêmea e reta
Padrão de conexão: M8
Número de pinos: 3
Comprimento do cabo: 3 metros
Tensão máxima: 30 Vcc
Corrente de trabalho máxima: 2 A
Temperatura de trabalho: -25 °C a 90 °C
Conexão: Rosca M8 conforme IEC 61076-2-104
Material indicado para o cabo: PUR/PVC
Grau de proteção: IP67
Comprimento aproximado do corpo do conector: 33,7 mm
Pinagem: Pino 1 marrom, pino 4 preto e pino 3 azul
Garantia: Conforme CDC
Imagens meramente ilustrativas, que podem ou não terem sido geradas por IA.
Perguntas Frequentes
❓ Este conector é macho ou fêmea?
É um conector fêmea reto, destinado ao acoplamento com sensores que utilizem conexão macho M8 compatível de 3 pinos.
❓ O cabo já acompanha o conector?
Sim. O modelo CFIR33/3 possui cabo integrado com 3 metros de comprimento.
❓ Qual é a pinagem dos fios?
O pino 1 corresponde ao fio marrom, o pino 4 ao fio preto e o pino 3 ao fio azul.
❓ Pode ser utilizado em circuitos de 24 Vcc?
Sim, desde que sejam respeitados o limite máximo de 30 Vcc, a corrente máxima de 2 A e as especificações do sensor conectado.
❓ O grau IP67 permite utilizar o conector submerso?
Não. O IP67 informa o nível de proteção da conexão corretamente montada, mas não caracteriza o produto para operação contínua submersa.
❓ É compatível com qualquer sensor M8?
A compatibilidade depende do padrão M8, quantidade e disposição dos pinos, pinagem elétrica e requisitos de tensão e corrente. O Portal do Retrofit recomenda conferir esses dados antes da instalação.
