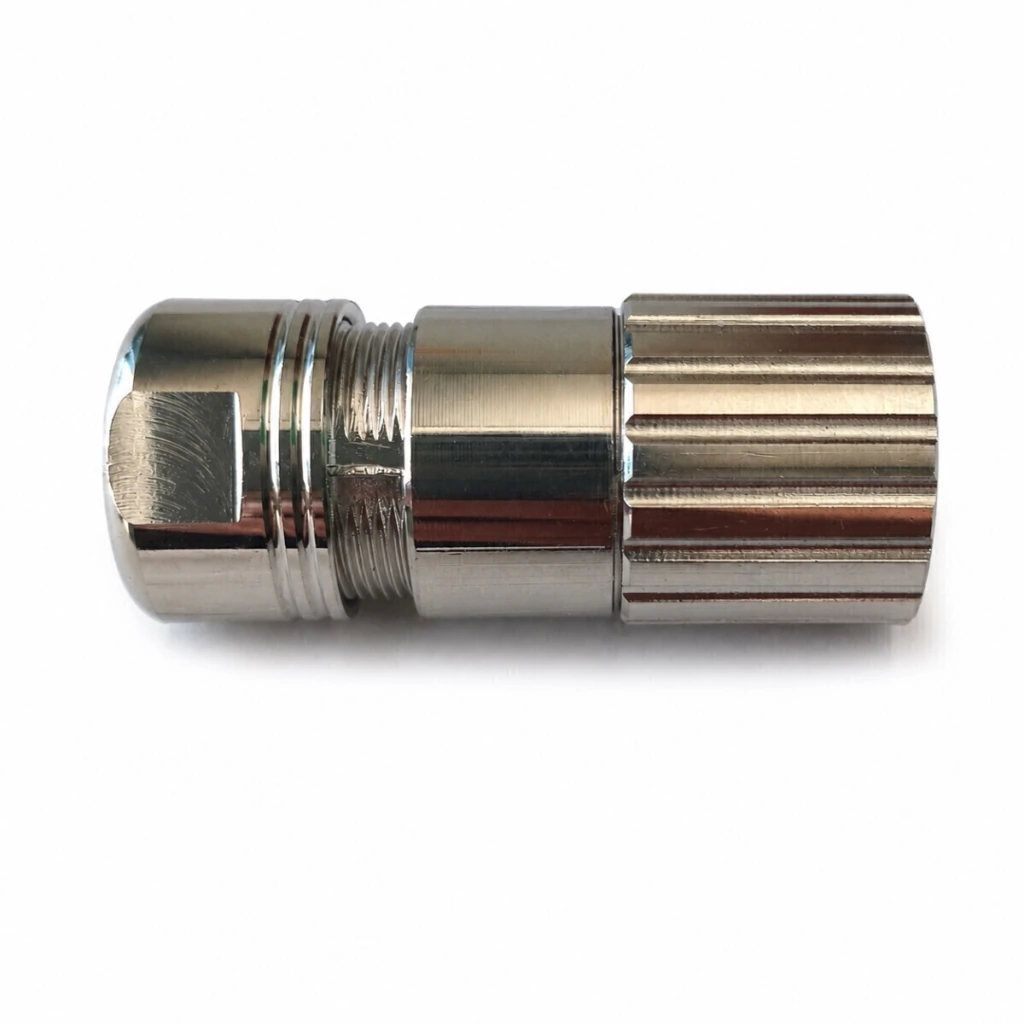

Conector Circular de Sinal Macho Metálico Reto M23 M623F-17A 17 pinos Servo CNC

Descrição Principal

O Conector Circular de Sinal Macho Metálico Reto M23 M623F-17A, da Meiraser Electric, foi desenvolvido para estabelecer conexões elétricas de sinal em máquinas e equipamentos compatíveis com a interface circular M23 de 17 contatos.

Sua configuração pode ser utilizada em servomotores, máquinas CNC, encoders, sistemas de controle de movimento, equipamentos automatizados e outras aplicações de automação industrial, desde que a pinagem, a codificação e os parâmetros elétricos sejam compatíveis.

Os 17 contatos macho permitem concentrar múltiplos sinais em uma única interface. Essa configuração contribui para a organização do cabeamento e para a continuidade das conexões entre motores, acionamentos, dispositivos de campo e sistemas de controle.

O corpo metálico em latão niquelado oferece robustez mecânica para aplicações profissionais e industriais. O acoplamento roscado M23 proporciona fixação firme e ajuda a reduzir o risco de desconexões involuntárias durante a operação normal do equipamento.

A blindagem integral em 360° auxilia na proteção dos sinais contra interferências eletromagnéticas. Esse recurso é relevante em instalações próximas a servodrives, inversores de frequência, motores e outros equipamentos capazes de gerar ruído elétrico.

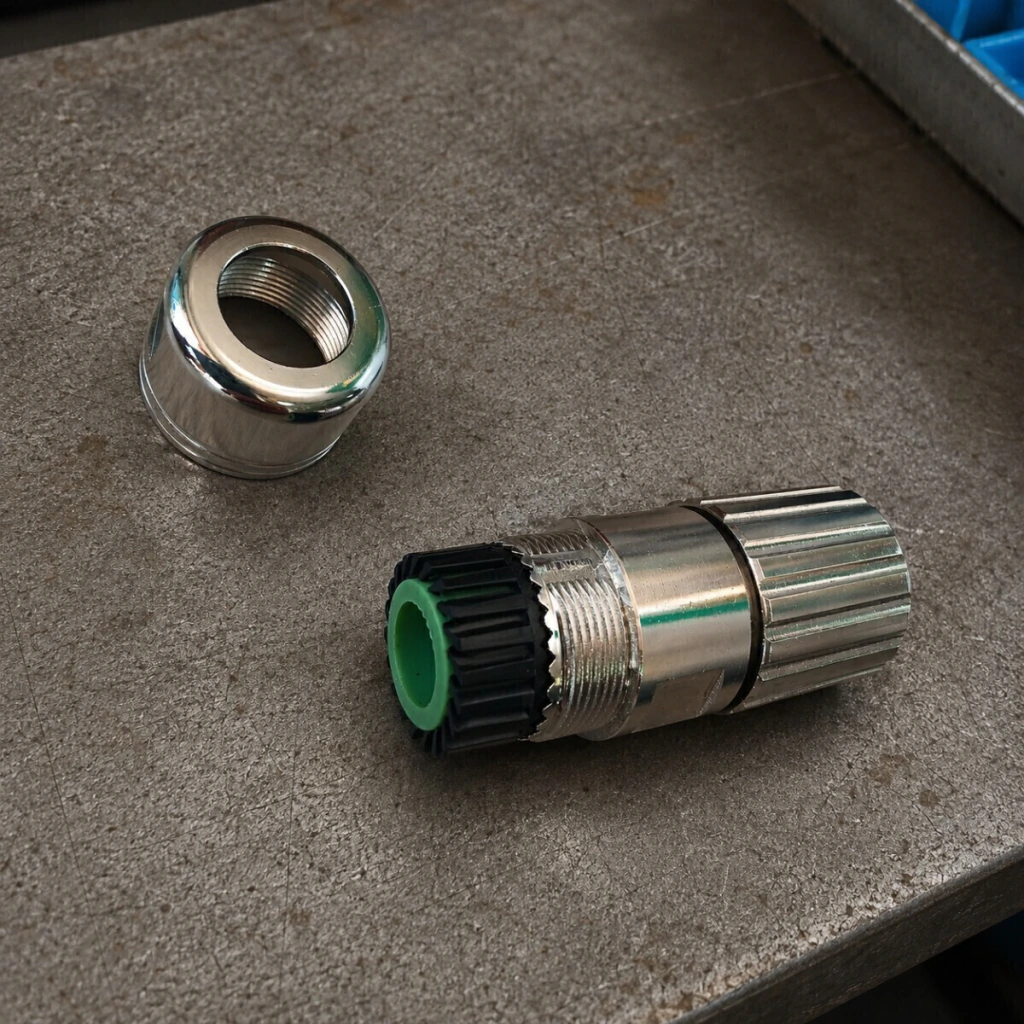

A terminação dos condutores é realizada por crimpagem, proporcionando uma conexão elétrica e mecânica consistente quando são utilizados os contatos, a ferramenta e o processo de montagem adequados.

O formato reto favorece instalações com saída axial do cabo, facilitando sua integração em chicotes elétricos, máquinas e equipamentos com espaço compatível.

O grau de proteção IP67 oferece proteção complementar contra poeira e umidade quando o conector está corretamente montado, vedado e acoplado à contraparte compatível. Por se tratar de um componente elétrico, sua instalação deve permanecer protegida e seguir as especificações do equipamento e as boas práticas de segurança elétrica.

A Meiraser Electric aplica engenharia própria no desenvolvimento de soluções de conectividade industrial, priorizando robustez construtiva, confiabilidade operacional e desempenho consistente.

O Portal do Retrofit atua como parceiro técnico-comercial na especificação de componentes para automação, manutenção, modernização de máquinas e continuidade operacional.

Benefícios e Diferenciais Operacionais

✅ Integração com equipamentos industriais: pode ser utilizado em servomotores, máquinas CNC, encoders e sistemas de controle de movimento compatíveis.

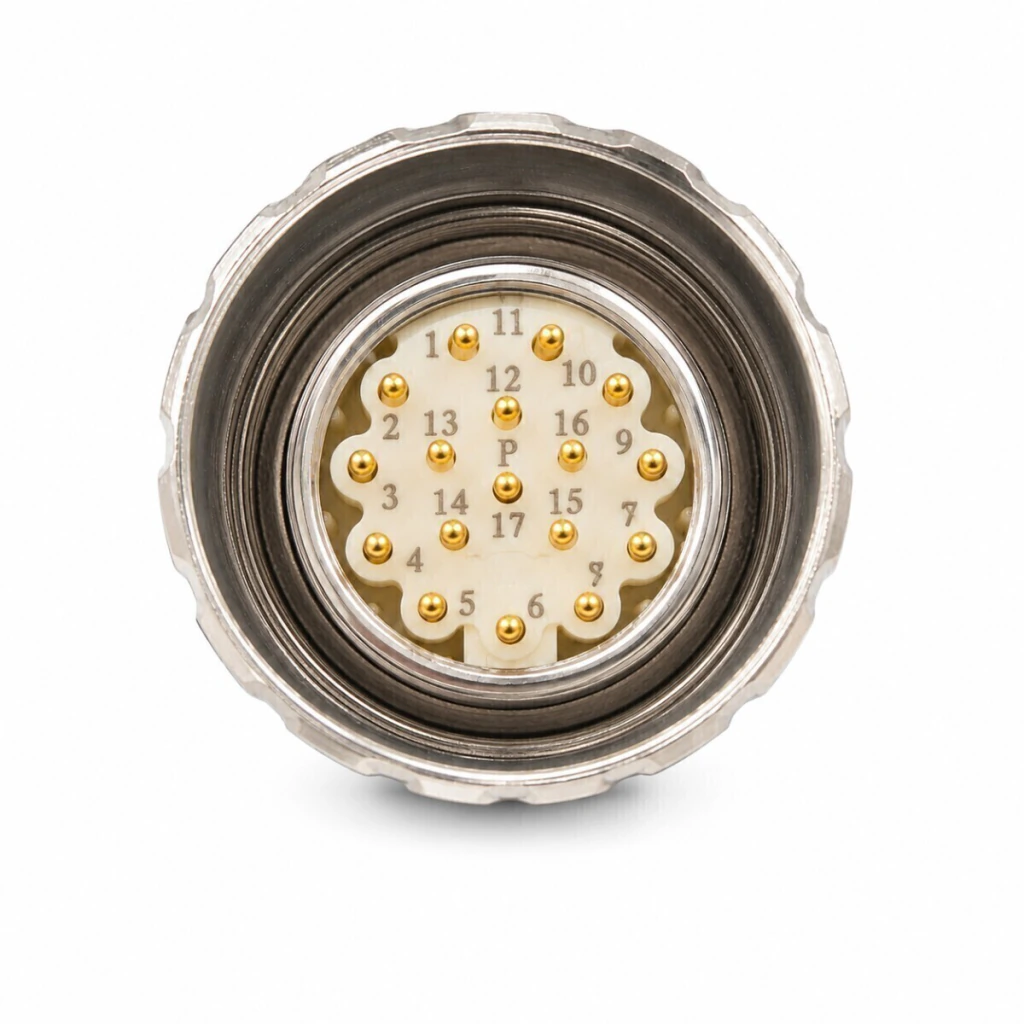

✅ Configuração com 17 contatos macho: permite concentrar múltiplos sinais em uma única conexão circular.

❇️ Blindagem integral em 360°: auxilia na preservação dos sinais em ambientes sujeitos a interferências eletromagnéticas.

✅ Construção metálica robusta: adequada às exigências mecânicas de máquinas e equipamentos industriais.

✳️ Conexão por crimpagem: proporciona união elétrica e mecânica consistente quando executada com contatos e ferramentas compatíveis.

✅ Acoplamento roscado M23: oferece fixação firme e reduz o risco de desconexões involuntárias.

✅ Formato reto: favorece instalações que exigem saída axial do cabo.

❇️ Contatos com superfície banhada a ouro: contribuem para baixa resistência de contato e estabilidade da conexão.

✅ Durabilidade mecânica: especificado para pelo menos 500 ciclos de acoplamento.

✅ Proteção IP67: oferece proteção complementar contra poeira e umidade quando o conjunto está corretamente montado, vedado e acoplado.

⚙️ Características Técnicas

⚙️ Marca: Meiraser Electric

⚙️ Modelo: M623F-17A

⚙️ Código Fabricante (Part Number): M623F-17A

⚙️ Referência técnica da configuração no catálogo: 230002-17 P 0 00000

⚙️ Linha: M623

⚙️ Tipo: Conector circular de sinal

⚙️ Padrão de conexão: M23

⚙️ Gênero dos contatos: Macho

⚙️ Formato: Reto

⚙️ Número de contatos: 17

⚙️ Método de terminação: Crimpagem

⚡ Corrente nominal: 8 A

⚡ Tensão nominal CA: 150 V

⚡ Tensão nominal CC: 150 V

⚙️ Bitola nominal indicada para a configuração de 17 pinos: AWG 18 / 1 mm²

⚙️ Material do corpo: Latão niquelado

⚙️ Material de vedação: Resina epóxi e borracha

⚙️ Material dos contatos informado para a linha: Latão ou bronze fosforoso com banho de ouro

⚙️ Material do isolador: PBT/PA66

⚙️ Blindagem: Integral em 360°

⚙️ Resistência de contato: ≤ 5 mΩ

⚙️ Durabilidade mecânica: ≥ 500 ciclos de acoplamento

⚙️ Faixa de cabo indicada pelo catálogo: 6 a 10 mm

⚙️ Temperatura de operação: -40 °C a +125 °C

⚙️ Grau de proteção: IP67

⚙️ Rosca de acoplamento: M23 × 1

⚙️ Diâmetro externo máximo aproximado: 26 mm

⚙️ Comprimento aproximado: 58 mm

⚙️ Garantia: Conforme o Código de Defesa do Consumidor

Aviso de Imagens

❇️ Importante: Imagens meramente ilustrativas, que podem ou não terem sido geradas por IA.

Perguntas Frequentes

❓ Para que serve o conector M23 M623F-17A?

É utilizado para estabelecer conexões elétricas de sinal em máquinas e equipamentos compatíveis com a interface M23 de 17 contatos.

❓ Este conector pode ser utilizado em servomotores?

Sim, desde que o servomotor utilize uma interface M23 de 17 contatos compatível com o gênero, a disposição dos contatos, a codificação e os parâmetros elétricos deste modelo.

❓ Pode ser aplicado em máquinas CNC e encoders?

Sim. Pode ser utilizado em máquinas CNC, encoders e sistemas de controle de movimento que possuam conexão M23 compatível.

❓ Este modelo possui contatos macho ou fêmea?

O M623F-17A possui configuração macho com 17 contatos. No catálogo técnico, essa configuração também é identificada pelo código “P”.

❓ A ligação dos condutores é feita por solda?

Não. Esta configuração utiliza terminação por crimpagem, exigindo contatos, ferramenta e bitola de condutor compatíveis.

❓ O que significa blindagem integral em 360°?

Significa que a construção metálica permite continuidade da blindagem ao redor da conexão, auxiliando na proteção dos sinais contra interferências eletromagnéticas.

❓ O grau IP67 permite instalar o conector diretamente exposto à água?

Essa não é a recomendação. O IP67 representa proteção complementar quando o conjunto está corretamente montado, vedado e acoplado. A instalação elétrica deve permanecer protegida.

❓ O M623F-17A é compatível com qualquer conector M23?

Não necessariamente. A compatibilidade depende da quantidade e disposição dos contatos, gênero, codificação, rosca e parâmetros elétricos.
