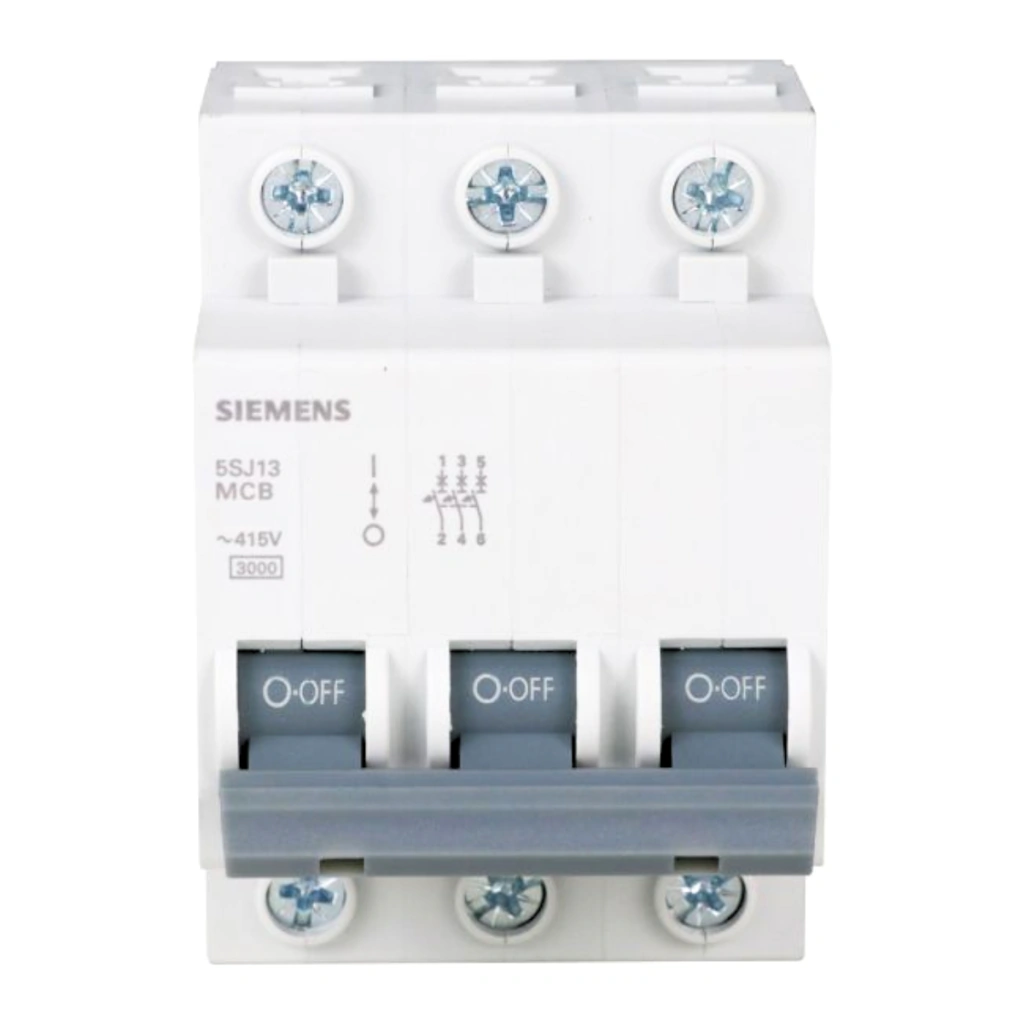

Disjuntor Trifásico Tripolar Mini Din Curva C 5sj1 Siemens

Disjuntor Trifásico Tripolar Mini DIN Curva C Siemens Linha 5SJ1

O Disjuntor Trifásico Tripolar Mini DIN Siemens da linha 5SJ1 foi desenvolvido para proteger circuitos elétricos contra sobrecargas e curtos-circuitos, garantindo segurança, confiabilidade e continuidade operacional em instalações trifásicas residenciais, comerciais e industriais de pequeno e médio porte.

Fabricado conforme a NBR NM 60898-1, possui curva de disparo C, indicada para circuitos de uso geral e cargas com corrente moderada de partida, como motores de pequeno porte, bombas, compressores, sistemas de climatização, quadros de distribuição e máquinas de baixa potência. Sua montagem em trilho DIN 35 mm proporciona instalação rápida, padronizada e segura. A linha 5SJ1 está disponível em versões monopolar, bipolar e tripolar, com correntes nominais de 10 A a 63 A.

Os minidisjuntores Siemens são reconhecidos pela elevada confiabilidade, robustez construtiva e longa vida útil, sendo amplamente utilizados por eletricistas, integradores, construtoras e profissionais da manutenção elétrica.

Opções Disponíveis

Selecione a corrente nominal desejada antes da compra:

• 10 A
• 16 A
• 20 A
• 25 A
• 32 A
• 40 A
• 50 A
• 63 A

Códigos Siemens

Benefícios e Diferenciais Operacionais

• ✔ Proteção contra sobrecargas e curtos-circuitos
• ✔ Curva C para aplicações de uso geral
• ✔ Configuração tripolar (3 polos)
• ✔ Instalação em trilho DIN 35 mm
• ✔ Construção compacta e robusta
• ✔ Produto original Siemens
• ✔ Conforme NBR NM 60898-1
• ✔ Alta confiabilidade para quadros elétricos
• ✔ Disponível em oito correntes nominais
• ✔ Ideal para instalações trifásicas residenciais, comerciais e industriais leves

Ficha Técnica Completa

Marca: Siemens

Linha: 5SJ1

Categoria: Minidisjuntor Termomagnético

Número de Polos: 3 (Tripolar)

Curva de Disparo: C (5 a 10 × In)

Correntes Disponíveis:

• 10 A
• 16 A
• 20 A
• 25 A
• 32 A
• 40 A
• 50 A
• 63 A

Norma Técnica: NBR NM 60898-1

Tensão Máxima de Operação: 240/415 Vca

Tensão de Isolação: 500 Vca

Capacidade de Interrupção (Icn):

• 5 kA em 127/220 Vca
• 3 kA em 220/380 Vca

Fixação: Trilho DIN 35 mm

Seção Máxima dos Condutores:

• Cabos rígidos: 1 a 25 mm²
• Cabos flexíveis com terminal: 1 a 16 mm²

Torque de Aperto: 2 Nm

Vida Útil Elétrica: 4.000 manobras

Temperatura de Operação: -5 °C a +40 °C

Grau de Proteção: IP20

Importante: Imagens meramente ilustrativas. Este anúncio refere-se a 1 unidade do Disjuntor Tripolar Siemens 5SJ1. A corrente nominal deve ser selecionada antes da compra.

Perguntas Frequentes

❓ Quais correntes estão disponíveis?
Este anúncio está disponível nas versões de 10A, 16A, 20A, 25A, 32A, 40A, 50A e 63A.

❓ Este disjuntor é tripolar?
Sim. Possui três polos (3P), sendo indicado para proteção de circuitos trifásicos.

❓ Qual é a curva de disparo?
Curva C, com disparo magnético entre 5 e 10 vezes a corrente nominal, indicada para aplicações gerais e cargas com corrente moderada de partida.

❓ Pode ser instalado em trilho DIN?
Sim. O produto foi desenvolvido para instalação em trilho DIN padrão de 35 mm.

❓ O produto atende à norma brasileira?
Sim. É fabricado conforme a NBR NM 60898-1.

❓ É um produto original Siemens?
Sim. Trata-se de um minidisjuntor original Siemens da linha 5SJ1.
