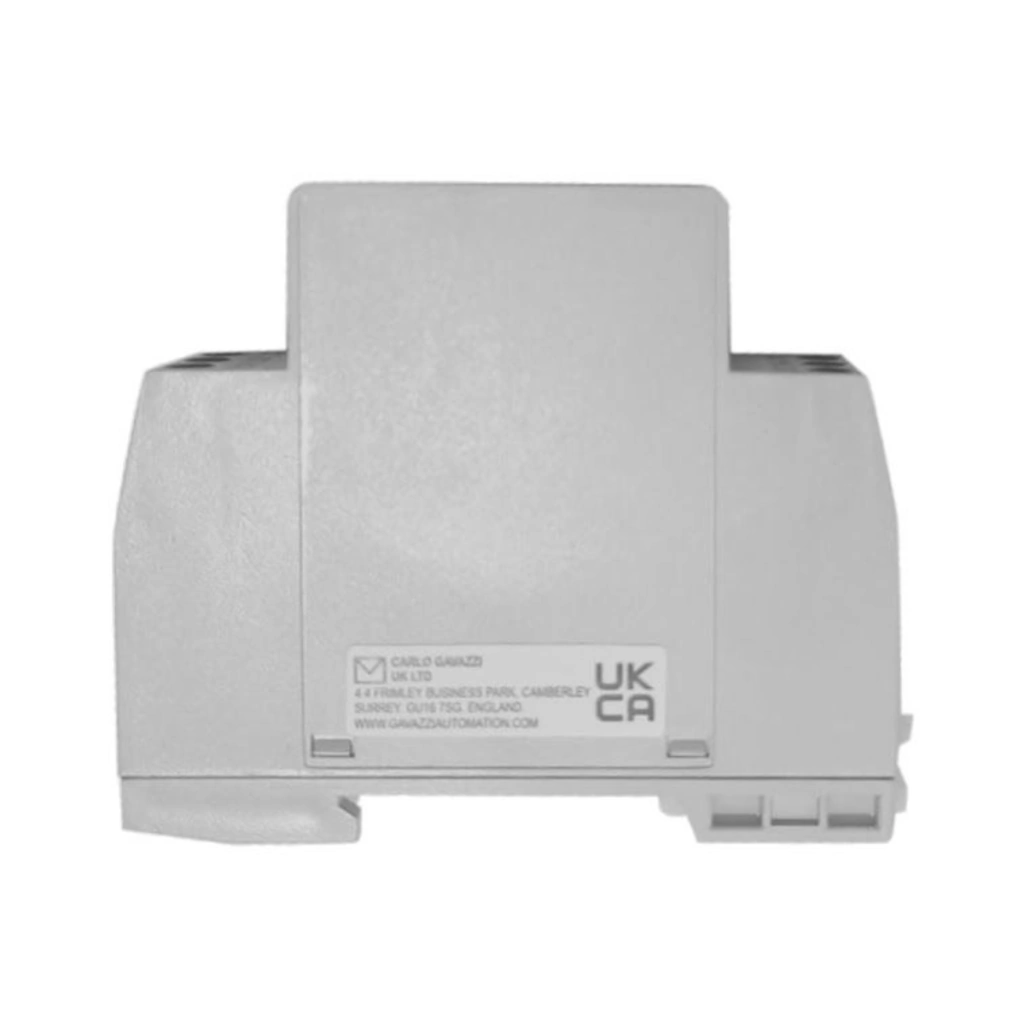

Relé de Monitoramento de Falta e Sequência de Fases Trifásico DPA51CM44 Carlo Gavazzi

O Relé de Monitoramento de Falta e Sequência de Fases DPA51CM44 da Carlo Gavazzi foi desenvolvido para proteção de sistemas trifásicos contra falha de fase e inversão da sequência de fases, condições que podem causar danos a motores elétricos, bombas, compressores e equipamentos industriais.

O equipamento monitora continuamente sua própria alimentação trifásica e verifica se todas as fases estão presentes e na sequência correta. Quando identifica perda de fase ou sequência incorreta, o relé altera o estado de sua saída, permitindo atuação de sistemas de proteção e intertravamento.

O modelo DPA51CM44 opera em redes trifásicas de 208 a 480Vac, frequência de 50/60Hz e possui saída a relé SPDT, tornando sua integração simples em painéis elétricos, CCMs, sistemas de automação e proteção de motores.

Seu formato compacto de apenas 17,5 mm de largura permite otimização de espaço em trilhos DIN, facilitando instalações novas e projetos de retrofit.

A Carlo Gavazzi desenvolveu esta solução para aplicações que exigem confiabilidade operacional, proteção de ativos e prevenção de falhas causadas por problemas na alimentação trifásica.

A utilização de relés de monitoramento de fase contribui para aumentar a disponibilidade dos equipamentos, reduzir paradas inesperadas e proteger processos produtivos críticos contra anomalias elétricas.

Vantagens

✅ Detecta falta de fase

✅ Detecta inversão da sequência de fases

✅ Protege motores e equipamentos trifásicos

✅ Instalação em trilho DIN

✅ Saída de relé SPDT para intertravamentos

✅ Construção compacta de 17,5 mm

✅ Ideal para automação e proteção industrial

Características Técnicas

• Marca: Carlo Gavazzi

• Modelo: DPA51CM44

• Tipo: Relé de Monitoramento de Fases

• Funções: Falta de Fase e Sequência de Fases

• Sistema Monitorado: Trifásico

• Faixa de Tensão: 208 a 480Vac

• Frequência: 50/60Hz

• Saída: 1 Relé SPDT

• Capacidade dos Contatos: 5A em 250Vac

• Montagem: Trilho DIN

• Grau de Proteção: IP20

• Temperatura de Operação: -20°C a +60°C

• Largura: 17,5 mm

• Dimensões Aproximadas: 17,5 x 81 x 67,2 mm

• Indicação Visual: LEDs de status

• Alimentação: Pela própria rede monitorada

• Aplicação: Proteção e supervisão de redes trifásicas

Aplicações

• Motores trifásicos

• Bombas industriais

• Compressores

• Painéis elétricos

• CCMs

• Sistemas de automação industrial

• Máquinas industriais

• Sistemas de ventilação

• Esteiras transportadoras

• Infraestrutura elétrica industrial

FAQ

❓ Qual a função do DPA51CM44?

Monitorar falta de fase e sequência de fases em redes trifásicas.

❓ Qual a faixa de tensão monitorada?

De 208 a 480Vac trifásico.

❓ Possui saída a relé?

Sim. Possui 1 saída SPDT para sinalização ou intertravamento.

❓ Pode ser instalado em trilho DIN?

Sim. O equipamento foi desenvolvido para montagem em trilho DIN.

❓ É indicado para proteção de motores?

Sim. É amplamente utilizado para proteção de motores e equipamentos trifásicos contra falhas na rede elétrica.
